JYG-B金屬探測儀是磁性物料帶式輸送係統中檢測金屬而研製的機型。（如黑色、有色金屬礦山、煉鐵廠等）。可抑製物料品位於50%以下的磁性礦石所產生的“無聊效應”。當無聊中的有害金屬通過傳感器時，金屬探測儀報警，並給出控製信號，通過電子技術對其進行處理並驅動執行機構（電磁鐵、電機開關）動作，從而排除有害金屬，亦可人工撿除。傳感器為管道式，一端可拆卸結構，不用割斷膠帶，安裝方便。該機型也適用於非磁性物料輸送係統中檢測金屬。
技術指標：
環境溫度：-20℃-40℃
電源電壓：~220v+10% 50Hz
整機功耗：≤30W
皮帶速度：0.8-3.5m/s
靈敏度：和物料粒度、品位有關。當物料粒度≤300mm。物料品位≤50%，可檢測出100*60*8mm鐵塊。
控製輸出：繼電器接點輸出，一對常開，一對常閉。
接點容量：5A 220VAC/28vdc
注：傳感器地腳尺寸符合TD-75型膠帶輸送機標準
主要技術參數：
|
型號 |
膠帶 |
適應 |
A |
B |

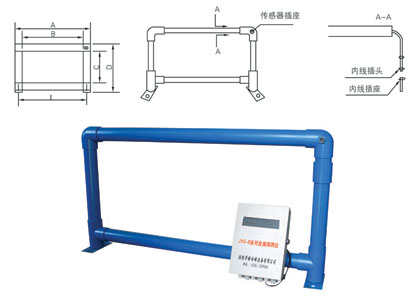

傳感器外形尺寸mm |
||||
|
C |
D |
L |
|||||||
|
標準型 |
加高型 |
標準型 |
加高型 |
||||||
|
JYB-B-5 |
500 |
0.8-3.5 |
850 |
690 |
350 |
510 |
740 |
||
|
JYB-B-6 |
650 |
1000 |
840 |
890 |
|||||
|
JYB-B-8 |
800 |
1200 |
1040 |
1090 |
|||||
|
JYB-B-10 |
1000 |
1400 |
1240 |
420 |
520 |
580 |
680 |
1290 |
|
|
JYB-B-12 |
1200 |
1600 |
1440 |
470 |
570 |
630 |
730 |
1490 |
|
|
JYB-B-14 |
1400 |
1840 |
1680 |
520 |
620 |
680 |
780 |
1730 |
|
|
JYB-B-16 |
1600 |
2040 |
1880 |
570 |
670 |
730 |
830 |
1930 |
|
|
JYB-B-18 |
1800 |
2300 |
2140 |
630 |
730 |
790 |
890 |
2190 |
|
|
JYB-B-20 |
2000 |
2500 |
2340 |
680 |
780 |
840 |
940 |
2390 |
|
